L’indice d’affaiblissement Rw est un paramètre fondamental en isolation acoustique. Il mesure la capacité d’un élément de construction à réduire la transmission des bruits aériens. Cet indicateur synthétise en un seul chiffre la performance acoustique nécessaire pour garantir un confort sonore optimal dans les bâtiments résidentiels et tertiaires.
L’indice Rw représente un enjeu technique et réglementaire majeur. Il intervient dans la conception des murs, cloisons et vitrages pour maîtriser la réduction sonore. Cette notion est incontournable pour répondre aux normes acoustiques et contrôler les nuisances sonores intérieures et extérieures. Le cours suivant explique les bases physiques, la méthode de calcul, ainsi que l’interprétation et l’application pratique de l’indice d’affaiblissement Rw.
Principes fondamentaux de l’indice Rw en isolation acoustique

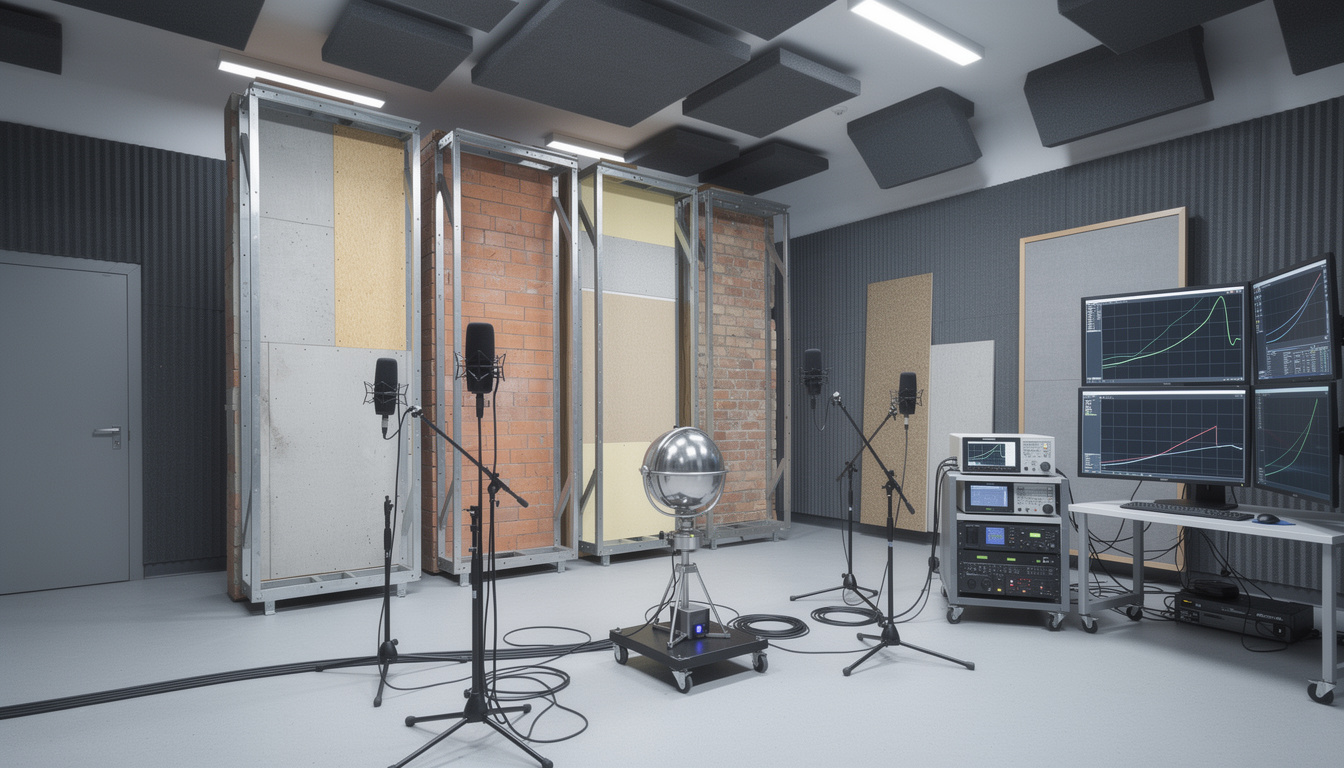

L’indice d’affaiblissement acoustique Rw exprime la réduction des bruits aériens par un élément de construction. Il s’appuie sur des mesures en laboratoire en conditions normalisées (norme ISO 717-1). La valeur Rw combine l’atténuation sonore sur une large gamme de fréquences, permettant une appréciation globale. Elle est exprimée en décibels (dB), unité de référence en acoustique. Plus l’indice est élevé, meilleure est la performance acoustique de la paroi.
Pour illustrer, une cloison légère simple, telle une plaque de plâtre standard, peut afficher un Rw faible, souvent autour de 28 dB. Ce paramètre s’explique par la loi de masse, qui montre que l’isolation augmente avec la masse surfacique du matériau. À fréquence donnée, multiplier la masse de la paroi diminue efficacement la transmission des bruits aériens. Cette règle est centrale pour le dimensionnement des systèmes d’isolation phonique.
Calcul et application pratique de la loi de masse pour Rw
Le calcul de l’affaiblissement acoustique théorique repose sur la loi de masse. Cette approche empirique modélise l’atténuation en fonction de la masse surfacique du matériau et de la fréquence acoustique. La formule clé s’écrit :
| Fréquence (Hz) | Masse surfacique (kg/m²) | Affaiblissement R (dB) |
|---|---|---|
| 125 | 12.5 | 16.4 |
| 250 | 12.5 | 22.4 |
| 500 | 12.5 | 28.4 |
| 1000 | 12.5 | 34.4 |
| 2000 | 12.5 | 40.5 |
| 4000 | 12.5 | 46.5 |
R = 20 log₁₀(µ × f) – 47,5, où µ est la masse surfacique en kg/m² et f la fréquence en Hz. Cette équation montre que doubler la masse ou la fréquence augmente la performance de 6 dB. La méthode est simple à appliquer mais ne prend pas en compte certains phénomènes, comme la fréquence critique, ni les ponts phoniques souvent présents dans les murs. Pour mieux maîtriser la pose, consultez les techniques d’isolation par doublage collé.
Étapes pour calculer R en situation réelle
La démarche prône la rigueur sur chaque fréquence acoustique. Il faut tabuler les valeurs de R pour des bandes d’octave de 125 Hz à 4000 Hz. L’application successive de la formule permet de tracer la courbe d’affaiblissement acoustique. Cette courbe sert de base à la détermination de Rw par comparaison à une référence. Un calcul soigné évite des erreurs fréquentes. Le respect de l’ordre des opérations et la bonne utilisation des logarithmes décimaux sont essentiels pour obtenir des résultats fiables.
En complément, le comportement réel d’une paroi peut différer à cause de facteurs comme la fréquence critique, le type d’isolant utilisé ou la présence de structures métalliques. Ces éléments impactent l’isolation acoustique effective et cette variabilité doit être prise en compte en phase d’étude. Pour approfondir, l’étude des matériaux isolants comme la laine de verre ou la ouate de cellulose est recommandée.
Norme ISO 717-1 et définition de l’indice pondéré Rw
La norme ISO 717-1 formalise la méthode de calcul de l’indice pondéré Rw. Cette procédure consiste à comparer la courbe d’affaiblissement R aux valeurs de référence définies sur huit bandes de fréquence. On décale verticalement la courbe de référence pour minimiser la somme des écarts défavorables. La valeur du décalage appliqué à 500 Hz correspond à la note finale Rw.
Cette approche garantit une évaluation représentative validée dans le temps. Par exemple, l’indice Rw d’une paroi de 28 dB révèle une isolation insuffisante pour une séparation acoustique entre bureaux, où une exigence minimale est généralement de 40 dB. Ainsi, le Rw se révèle indispensable pour s’aligner sur les normes acoustiques en vigueur. On utilise aussi les termes d’adaptation C et Ctr qui mesurent les performances selon différents types de sources sonores (bruit rose vs bruit de trafic). Ces adaptations affinent l’analyse pour garantir une isolation pertinente face aux nuisances spécifiques rencontrées au quotidien.
Comment interpréter Rw, C et Ctr ?
Le Rw donne une note globale en dB. Les termes C et Ctr sont des ajustements à appliquer selon le spectre sonore rencontré : C pour les bruits domestiques (voix, TV), Ctr pour les bruits routiers riches en basses fréquences. Par exemple, un Rw de 28 dB avec C = +3 dB et Ctr = -4 dB signifie que l’isolation est correcte pour les sons aigus, mais faible face aux nuisances de la circulation. L’usage de ces indices permet ainsi de choisir des matériaux adaptés aux exigences réelles du site.
Application avancée et recommandations professionnelles pour Rw

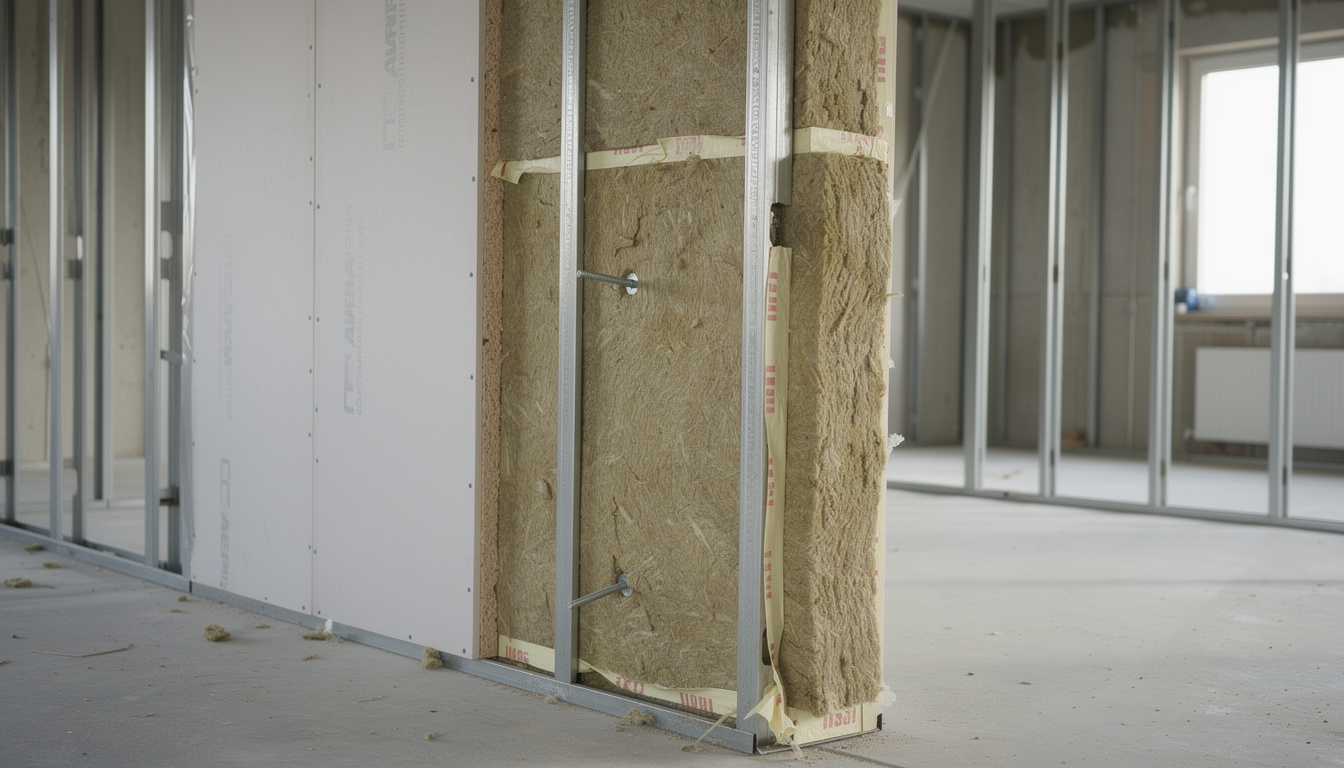

Un bon objectif acoustique demande de dépasser un seuil minimal, souvent situé autour de 40 dB pour les bureaux et les logements. Atteindre cette performance implique d’utiliser des systèmes masse-ressort-masse intégrant des isolants fibreux entre deux couches massives. Cette technique limite les ponts phoniques et corrige la faiblesse des matériau légers simple face aux basses fréquences. L’expérience prouve aussi que réaliser un doublage collé avec un isolant performant optimise les résultats.

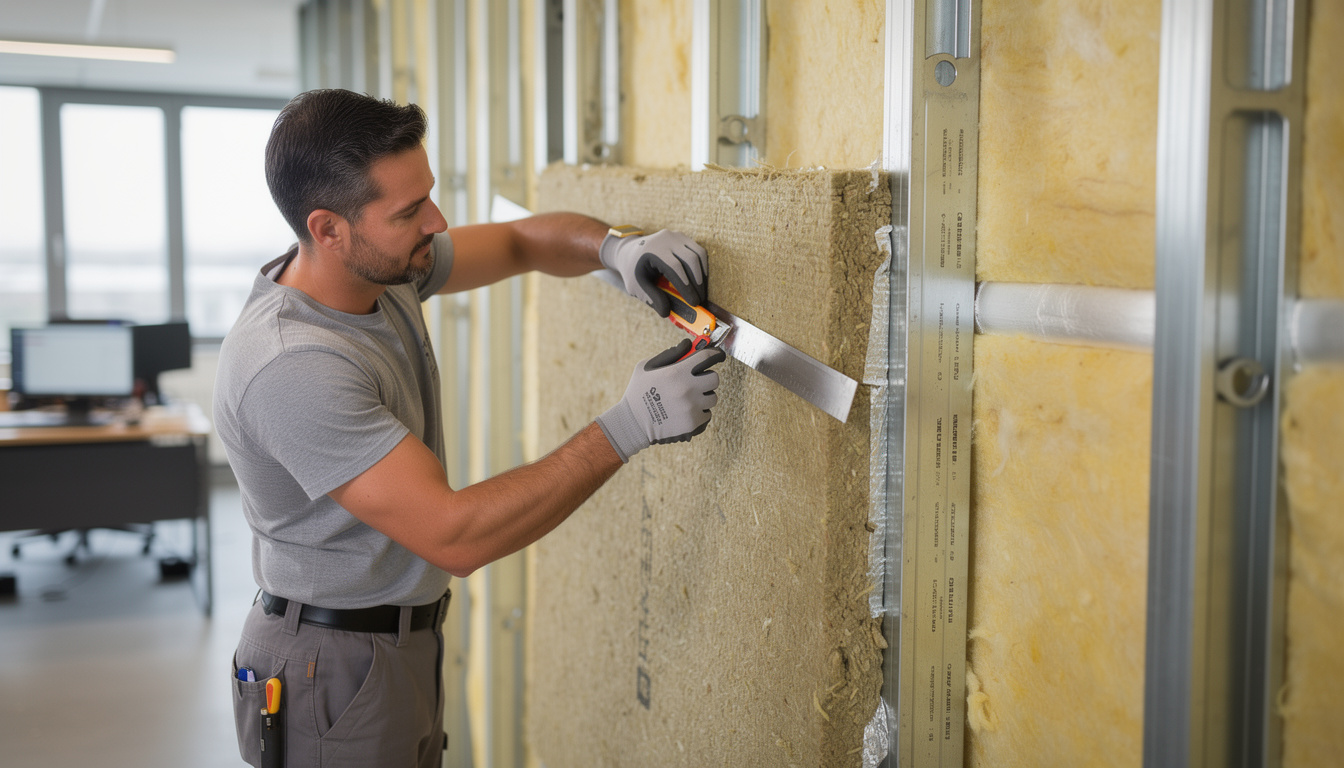

Les matériaux isolants comme la laine de roche ou la ouate de cellulose sont recommandés pour leur densité et leur capacité d’absorption. Leur usage doit s’inscrire dans un ensemble constructif maîtrisé, impliquant des joints étanches et un soin particulier aux points singuliers. Cette approche conduit à une isolation phonique répondant aux exigences les plus strictes, tout en garantissant la durabilité. Pour plus d’informations, une lecture approfondie sur l’isolation à faible épaisseur est très utile.
- Renforcer la masse totale de la paroi avec des matériaux lourds et denses.
- Introduire un isolant souple pour provoquer l’effet ressort entre deux masses.
- Soigner l’étanchéité à l’air pour supprimer les ponts phoniques favorisant la propagation du bruit.
- Considérer les corrections C et Ctr dans le choix final du système pour une optimisation ciblée.
- Respecter les normes et préconisations des fiches techniques et réglementaires.
Ces règles sont la base d’une réussite durable. Le respect des normes NF S31-057 et ISO 717-1 est impératif pour assurer la performance acoustique validée des ouvrages. L’intégration d’une telle démarche professionnelle garantit que chaque chantier réponde aux exigences en vigueur et améliore considérablement le bien-être des occupants.
Qu’est-ce que l’indice d’affaiblissement Rw ?
Le Rw est un indice exprimé en décibels qui mesure la capacité d’un élément de construction à réduire les bruits aériens. Plus il est élevé, meilleure est l’isolation phonique.
Comment calcule-t-on l’affaiblissement acoustique selon la loi de masse ?
On applique la formule R = 20 log₁₀(µ × f) – 47,5, où µ est la masse surfacique et f la fréquence. Cette relation montre que le doublement de la masse ou de la fréquence augmente R de 6 dB.
À quoi servent les termes d’adaptation C et Ctr ?
Ces termes ajustent l’indice Rw pour tenir compte des types spécifiques de bruit, comme le bruit rose ou le trafic routier, offrant une évaluation plus précise dans le contexte réel.
Pourquoi est-il important de respecter la norme ISO 717-1 ?
Cette norme garantit une méthode de calcul rigoureuse et standardisée pour comparer les performances acoustiques de manière équitable et fiable entre différents matériaux et éléments.
Quels matériaux privilégier pour une bonne isolation acoustique ?
Il faut privilégier des matériaux lourds pour la masse et des isolants fibreux performants, comme la laine de roche ou la ouate de cellulose, fréquemment utilisés dans les solutions masse-ressort-masse.
